打破信號傳輸界限！12G SDI與HDMI信號轉換的全能解決方案

在大型多媒體視頻錄制、廣播電視制作、高端控制室及高清視頻會議等場景中，12G SDI接口標準（12Gbps Serial Digital Interface）以12Gbps高速率傳輸數字視頻的能力成為關鍵支撐。其核心優勢包括：

超高清傳輸能力：支持4K及更高分辨率（最高2160p60Hz），滿足專業畫質需求；

穩定長距傳輸：抗干擾能力強，信號衰減低，適配遠距離傳輸場景；

廣泛兼容性：向下兼容HD/3G-SDI等標準，支持SMPTE ST 2082-1、SMPTE 424M、SMPTE 292M 等多種信號格式。

SDI標準及支持視頻格式

北京天翼訊通科技有限公司（Wingmax 維邁視）推出的12G-SDI高清視頻光端機與HDMI/SDI視頻光端機，精準解決12G SDI與HDMI信號的靈活轉換及超遠距離傳輸需求。

強大性能，輕松實現信號轉換與傳輸

TY-HFS1211D 12G-SDI 高清視頻光端機

TY-HFS1211D專注于12G-SDI高清視頻信號的傳輸。它支持單根光纖超遠距離傳輸，傳輸距離可達10km-80km（可選），即使是長距離的信號傳輸需求也能輕松滿足。發送端支持1路12G-SDI信號本地環出，1路光信號輸出；接收端支持2路12G-SDI信號輸出，1路光信號輸入；為信號的靈活分配與處理提供了便利。其分辨率最高可支持到2160p60Hz，畫質清晰優異，并且向下兼容多種視頻標準，確保了在不同設備和場景下的穩定運行。此外，還可選配1路反向RS485或1路反向Tally信號透明傳輸，滿足更多元化的應用需求。

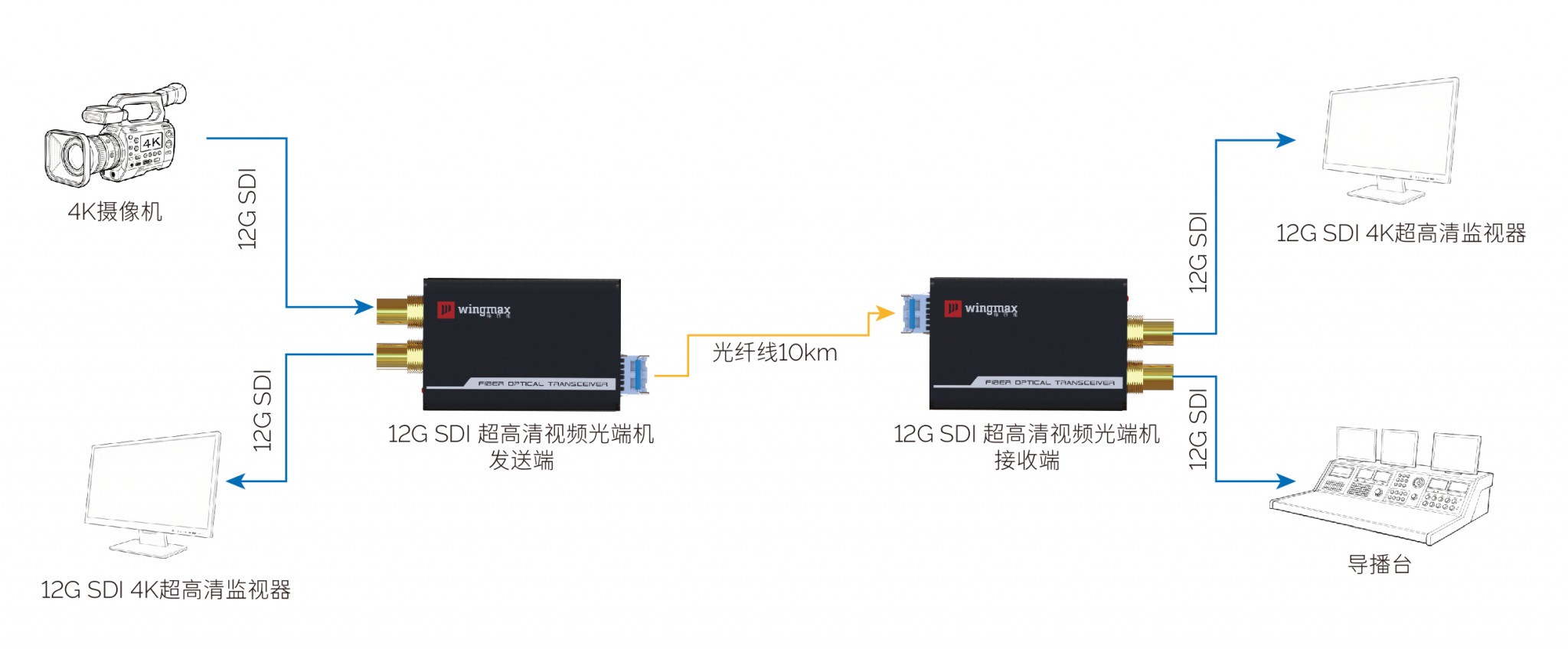

12G-SDI（4k60）光纖鏈路應用拓?fù)鋱D

TY-HFH1241 HDMI/SDI 視頻光端機

TY-HFH1241在信號轉換與傳輸方面更是表現卓越。它可以通過單根光纖或同軸電纜傳輸符合標準的HDMI/12G-SDI（向下兼容）信號，實現了兩種主流信號的“無縫對接”。發送端支持1路音頻輸入、1路HDMI信號輸入、還支持1路HDMI信號環出和2路SDI信號輸出、1路光信號輸出；接收端支持1路音頻輸出、1路SDI信號或光信號輸入（可選）、支持1路SDI信號BNC環出、2路HDMI信號輸出、1路光信號輸出；無論是將HDMI信號轉換為SDI信號，還是將SDI信號轉換為HDMI信號，都能輕松應對。其分辨率最高可支持到3840x2160@60Hz，呈現出極致清晰的畫面效果。同時，還支持1路正向內嵌或者加嵌音頻解嵌傳輸，實現音視頻的同步傳輸與播放，為用戶帶來更優質的視聽體驗。

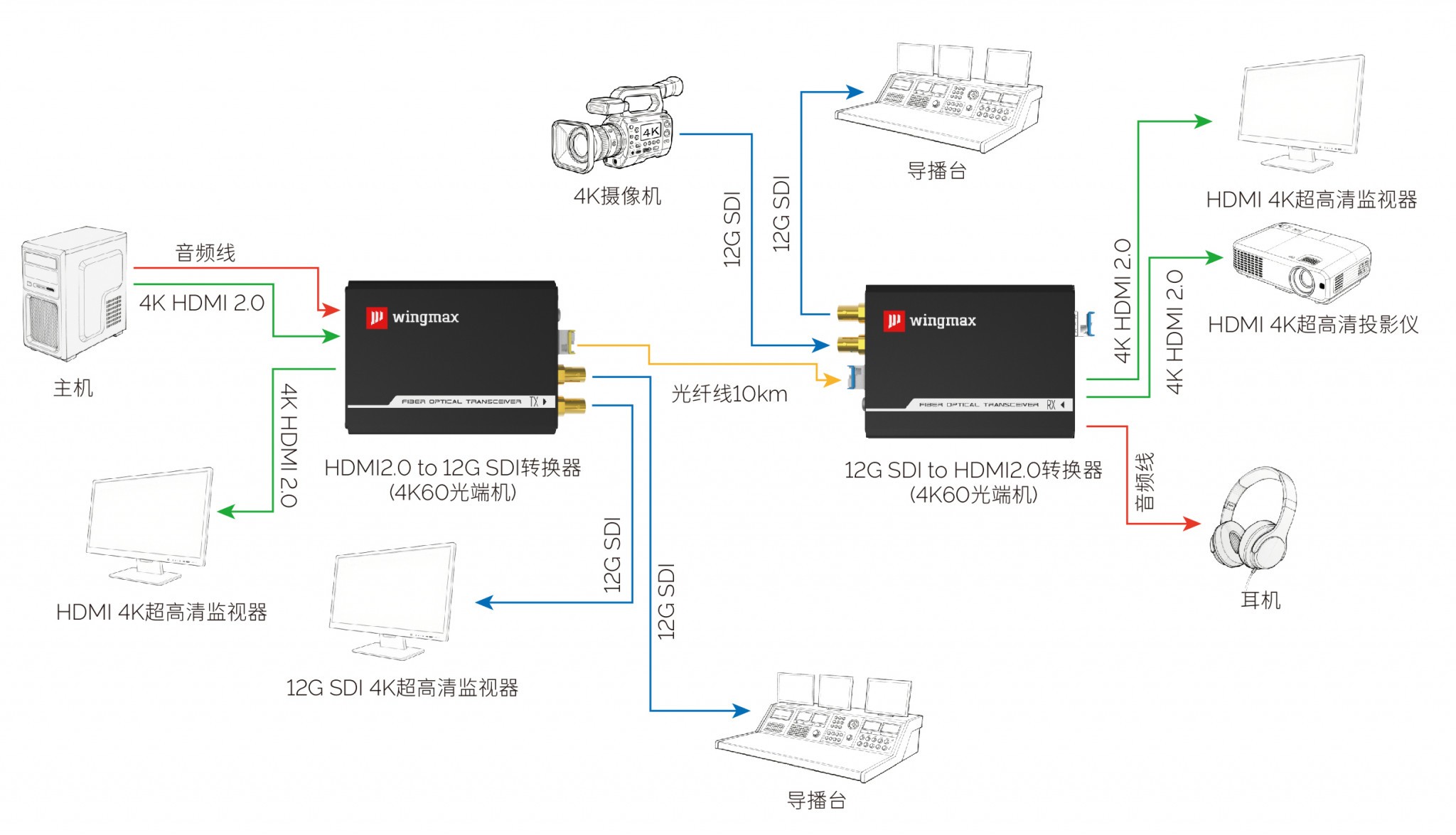

12G SDI to HDMI2.0（4K60）光纖鏈路應用拓?fù)鋱D

12G SDI to HDMI2.0（4K60）光纖鏈路級聯應用拓?fù)鋱D

強大性能，輕松實現信號轉換與傳輸

傳統解決方案依賴信號轉換器實現接口適配與長距離傳輸，不僅增加系統復雜度，更顯著提升硬件成本與維護難度。

TY-HFS1211D發送端與TY-HFH1241SH接收端的組合，徹底革新了這一局面?；趩胃饫w傳輸技術，該方案通過光電轉換與信號復用技術，將多通道高清信號整合至纖芯傳輸，有效規避傳統轉換器帶來的信號衰減與兼容性問題，大幅降低系統部署成本與空間占用。

12G SDI to HDMI2.0（4K60）光纖鏈路級聯應用拓?fù)鋱D

匠心設計，保障設備穩定運行

這兩款光端機在設計上均采用工業級思路，具備出色的穩定性和可靠性?？梢远ㄖ乒I(yè)級產品，擁有良好的抗ESD、雷擊、電源浪涌性能，即使在復雜惡劣的環境下，也能保障設備的正常使用。外殼采用鋁型材設計，不僅散熱性能良好，還配有推入式掛耳，推拉拆卸無需螺釘，方便快捷。安裝方式多樣化，可平放、懸掛、托盤（可定制）或機架集中安放，滿足不同用戶的安裝需求，便捷又美觀。

推入式掛耳和托盤演示圖

便捷操作，即插即用

無需復雜的軟件設置，兩款光端機均支持即插即用功能，并且支持熱插拔，大大降低了使用門檻和操作難度。無論是專業技術人員還是普通用戶，都能快速上手，輕松完成設備的安裝與使用。同時，產品設有豐富的LED信號指示燈，如視頻指示燈、光鏈路指示燈、電源指示燈等，方便用戶實時監看設備運行狀態，及時發現并解決問題，進行現場維護。

廣泛應用，滿足多場景需求

它們在眾多領域都有著廣泛的應用。在廣播電視領域，可用于節目錄制、現場直播等場景，確保高清信號的穩定傳輸與轉換；在高端控制室中，能實現不同設備之間的信號互通，為決策提供清晰準確的畫面；在高清視頻會議中，保障音視頻信號的流暢傳輸，讓溝通更加高效；在安防監控領域，助力高清畫面的遠程傳輸與顯示，提升監控效果。無論是大型活動的現場保障，還是日常工作中的信號傳輸需求，這兩款光端機都能完美勝任。
