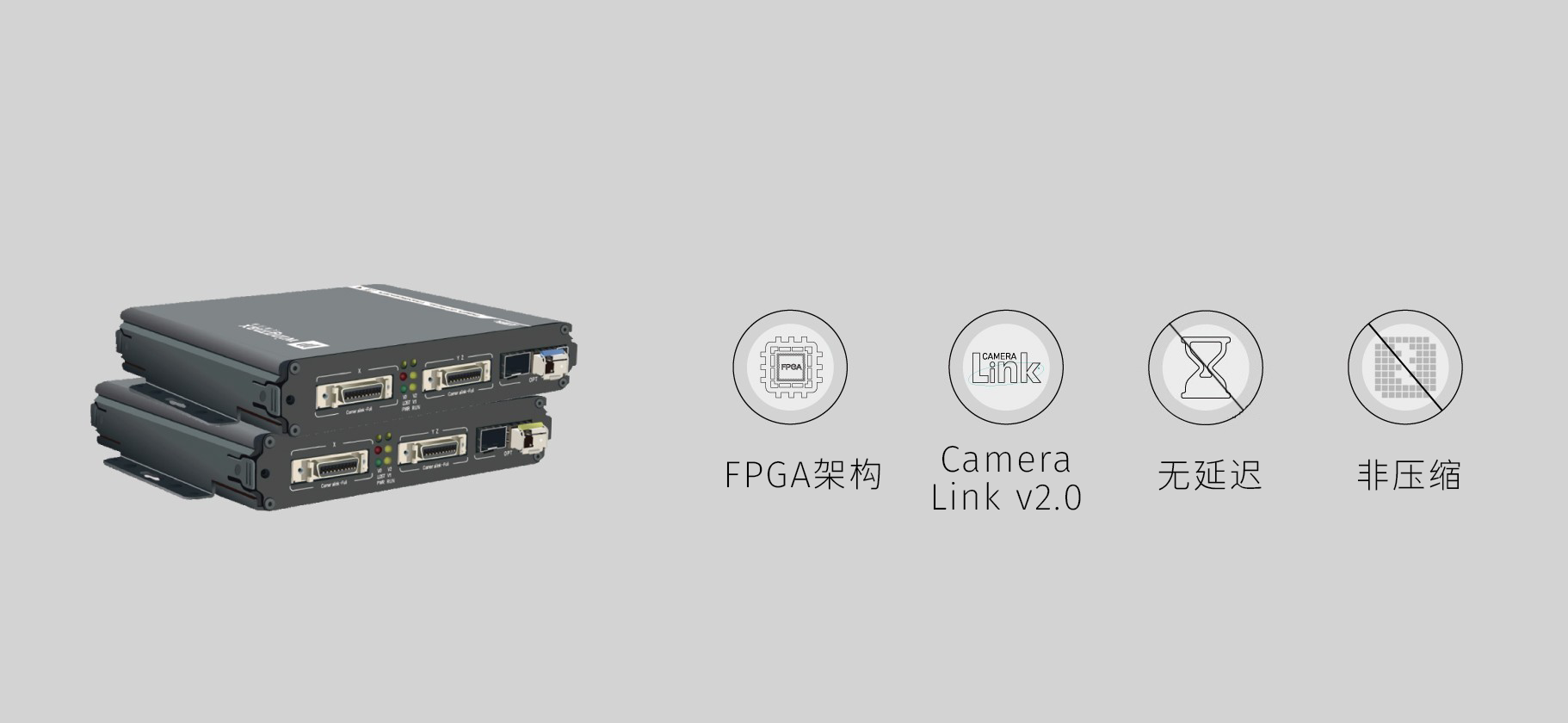

Camera-link光端機
10G帶寬 / 無壓縮
TY-HFL821B/TY-HFL821F/TY-HFL821BF

CameraLink光端機是一款支持Base,Medium,Full工作模式的全功能型的cameralink視頻光端機。適用于各種工業監控、交通控制、高清圖像傳輸?shù)葢?yīng)用場景。CameraLink光端機由一臺發射光端機和一臺接收光端機組成，需兩臺產品配對使用。該產品支持1路Base模式+1路Full模式CameraLink視頻，可以做到視頻信號的實時、無壓縮的光纖遠距離傳輸。具有小體積、輕重量、功耗低、安裝方便、操作簡單、維修便利、低故障率等特點。
特別適合于同時傳輸多臺相機圖像以及使用轉臺單光滑環的領域。
FPGA設計，非壓縮無延遲，10G帶寬
純硬件FPGA設計，無延時無壓縮像素到像素傳輸，支持cameralink2.0協議,兼容cameralink1.0協議。
FPGA
復用技術
單/多模光纖可選，單芯同時支持1路Base模式+1路Full模式Camera Link視頻單向傳輸，并向下兼容medium，base模式，傳輸距離10-80公里。

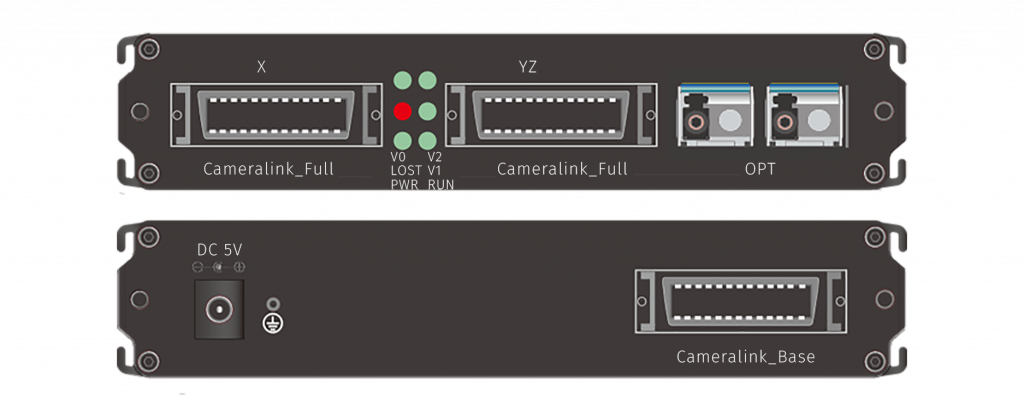

TY-HFL821復用技術
全面兼容性
全面支持多種相機的接入，如線陣相機或面陣相機，支持像素時鐘20MHz～85MHz的圖像采集。單機功耗10W，即插即用，無需配置。
兼容性
典型拓?fù)?/span>
TY-HFL821拓?fù)鋱D
型號TY-HFL821B TY-HFL821F TY-HFL821BF
光纖接口 單芯LC
傳輸距離 單模1-80KM（可選）
視頻接口 MDR接口
接口標準 CameraLink V2.0
工作模式 BASE FULL BASE+FULL
視頻帶寬 Base:2.0Gb/S@85HzMedium:4.8Gb/S@85Hz
Full:5.4Gb/S@85Hz80
bit:6.8Gb/S@85Hz
輸入電平 0.8Vpp
視頻阻抗 100Ω（差分）
電源 外置適配器，AC220V 轉 5V/3A
功耗 ≤15W
環境 溫度：-10~50 至-40~80（需定制）
濕度：0~90%，無冷凝
外殼尺寸18cm 長 X15.5cm 寬 X3 cm高（含接口長度）
型號TY-HFL821
光纖接口 單芯LC
傳輸距離 單模1-80KM（可選）
視頻接口 MDR接口
接口標準 CameraLink V2.0
工作模式 BASE
FULL
BASE+FULL
視頻帶寬 Base:2.0Gb/S@85Hz

Medium:4.8Gb/S@85Hz

Full:5.4Gb/S@85Hz80
bit:6.8Gb/S@85Hz
輸入電平 0.8Vpp
視頻阻抗 100Ω（差分）
電源 外置適配器，AC220V 轉 5V/3A
功耗 ≤15W
環境 溫度0℃~50℃；濕度0~90%，無冷凝
外殼尺寸18cm 長 X15.5cm 寬 X3 cm高（含接口長度）
